ES-L系列称重模块、在线称重传感器
ES-L系列称重模块、称重传感器

分类: 称重模块

描述

ES-L系列称重模块、称重传感器

ES-L系列称重模块

第一部分:产品概述、亮点、参数……………………………………………………2

1.1ES-L系列称重模块、称重传感器产品简介………………………2

1.2称重模块规格参数表………………………………………………………2

1.3秤盘的安装…………………………………………………………………3

1.4称重模块ID设置……………………………………………………………3

第二部分:产品尺寸图…………………………………………………………………5

第三部分:产品图片……………………………………………………………………6

第四部分:产品测试响应曲线图………………………………………………………7

第五部分:硬件连接……………………………………………………………………8

附录1.设备与计算机的数据通讯………………………………………………8

第六部分:维护和保养…………………………………………………………………9



第一部分:产品简介、亮点、参数

1.1ES-L系列称重模块、称重传感器产品简介

高速高精度称重模块可满足机械和设备制造商对简单电气和机械集成的需求。它们专为工业环境条件下的自动生产过程应用而设计。通过标准化的界面能够与控制系统轻松的进行通信。公认的坚固的不锈钢外壳将电子元件等高分辨率整体式称重传感器封装起来。

产品亮点:

用于垂直和水平负载的过载保护
附加的预加载重量达108g
集成的RS485接口
下挂称重适配器的机械接口
多功能称重参数配置-可自由调节的

稳定性标准

带AC/DC适配器的电源线,包括

所在国专用电源线

秤盘尺寸5.5*5.5(mm),带4*M4螺纹孔



1.2称重模块规格参数表:

型号 ES-L120B ES-L220B
规格 120g/0.1mg 5kg/0.01g
重复性 ±0.1mg ±0.01g
线性误差 ±0.2 mg ±0.02g
响应时间(平均值) 1.5秒
稳定时间(平均值) 1.5秒
操作温度范围 20-30℃
操作湿度范围 10%-70%
采样速度(标准) 10次/秒
采样速度(极限) 20次/秒
外形尺寸 250*56*90 (mm)
开机预热 10-15分钟
电源 DC 24V
波特率 1200、2400、4800、9600、19200
产品净重 1725g
外壳材质 304不锈钢
秤盘材质
底板材质
密封种类 橡塑复合密封
通讯协议 RS232/458等可以根据客户要求定制

1.3秤盘的安装

1.4称重模块ID设置:

ID设置表(出厂设置为ID:0)

ID 开关状态
1 2 3 4 5
0 – – – – –
1 ON – – – –
2 – ON – – –
3 ON ON – – –
4 – – ON – –
5 ON – ON – –
6 – ON ON – –
7 ON ON ON – –
8 – – – ON –
9 ON – – ON –
10 – ON – ON –
11 ON ON – ON –
12 – – ON ON –
13 ON – ON ON –
14 – ON ON ON –
15 ON ON ON ON –
16 – – – – ON
17 ON – – – ON
18 – ON – – ON
19 ON ON – – ON
20 – – ON – ON
21 ON – ON – ON
22 – ON ON – ON
23 ON ON ON – ON
24 – – – ON ON
25 ON – – ON ON
26 – ON – ON ON
27 ON ON – ON ON
28 – – ON ON ON
29 ON – ON ON ON
30 – ON ON ON ON
31 ON ON ON ON ON

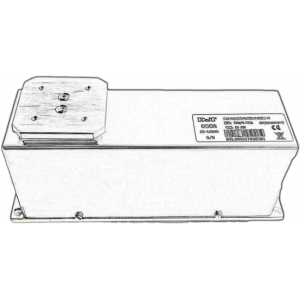

 第二部分:产品尺寸图



0.1mg 长度为260  其他尺寸不变

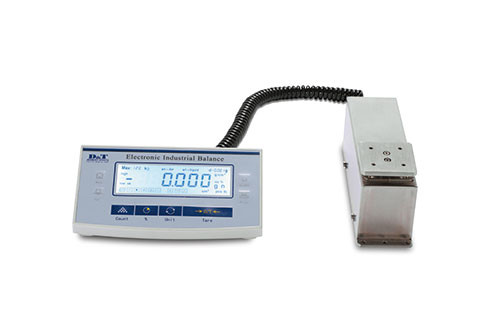

第三部分:产品图片

第四部分:产品测试响应曲线图

第五部分:硬件连接

编号 接口名称 输入/输出 功能
1 DC 24V 输入 电源 +24V
2 A 输入/输出 RS-485 A
3 B 输入/输出 RS-485 B
4 GND – 电源 地
5 NC – –
6 NC – –
7 NC – –
8 NC – –
9 NC – –



 数据格式如下:

1 起始位

8 数据位

1 停止位

无奇偶校验



附录1.设备与计算机的数据通讯:(德安特标准协议)

设备和计算机之间可以通过RS232接口来实现数据双向通讯,一些键盘能够完成的功能可以通过RS232接口来完成。输入命令如下:

T:表示Tare……………………清零功能

C:表示Cal……………………外部标准砝码校准功能

P:表示Print……………………打印功能

#:表示立即打印功能

当设备与计算机相连时,建议使用#命令来进行数据输出,当天平相应此命令后,将把其显示的所有数字或信息以字符串的形式传输给计算机。

字符串的格式如下:

A    B    C    D    E    F    G    H    I    J    K    L    M

A: +/-符号位,通常数值为正值时不显示,以空格代替,负值时显示
B~G: 数字位,小数点也被传输,数字位少于6位时以空格代替。
H~I: 空格位
J: 单位,表示所传输的数据的单位,如果称重单位为克时显示g
K: 稳定位,其功能与设备的OK功能相同,S表示数据稳定,空格表示数据不稳定
L: 回车符
M: 换行数,表示设备的换行数

×标准MODBUS协议,或者用户自定义。

第六部分:维护和保养

1、服务

产品保修一年,如果您有要求,我公司可以为您提供单独服务合同。

2、修理

修理工作只能由接受过培训的专业人员来做,若由非专业人员维修,则会给用户带来风险。

3、清洗

将设备电源断开,并拔掉数据连线。

*不得让液体渗入机器内部。

*禁止使用任何具有腐蚀性的清洁剂(溶剂类)

用柔软的布擦拭



4、清洁不锈钢表面

所有不锈钢零件需要经常进行清洁。使用湿布或者海绵对设备的不锈钢零件进行清洁。您可以使用任何市场上现有的适于清洁不锈钢制品的清洁剂。先擦拭不锈钢表面,然后对不锈钢秤盘进行彻底清洁,确认残物已清除,再用湿布或海绵将称重模块的不锈钢零件搽试一遍,然后风干,如需要,可适当的在清洁过的表面涂上合适的油作为附加保护。

5、安全检查

如果一起已不能保证安全工作时:

立即切断电源,并采取安全措施,保证不再被使用。



6、产品的质量保证:

本公司对产品在材料和制造方面的质量提供保证。在质量保证范围内,如果属于下列情况,本公司对其产品在材料和制造中出现的问题进行免费维修和更换。

产品没有被误使用、存放不当、意外损伤。在使用过程中没有错误安装、维护,或未按照本公司提供的产品使用说明来使用。
产品未被本公司货指定的维修人员维修或更换。
产品的序列号完整,无缺损或涂改。
经本公司确认产品的材料和制造问题是在正常的安装、使用和维护下出现的。
产品运会本公司已事先通知本公司且已预付运费。



以下情况不属于本公司的质量保证范围:

1.使用不当、滥用或事故造成的损坏。

2.因未经认可的服务导致的损坏。

3.运输途中的损坏。

4.其他特定用途或目的的实验或用途的损坏。

5在质保期外正常使用和磨损及修理和更换部件。
